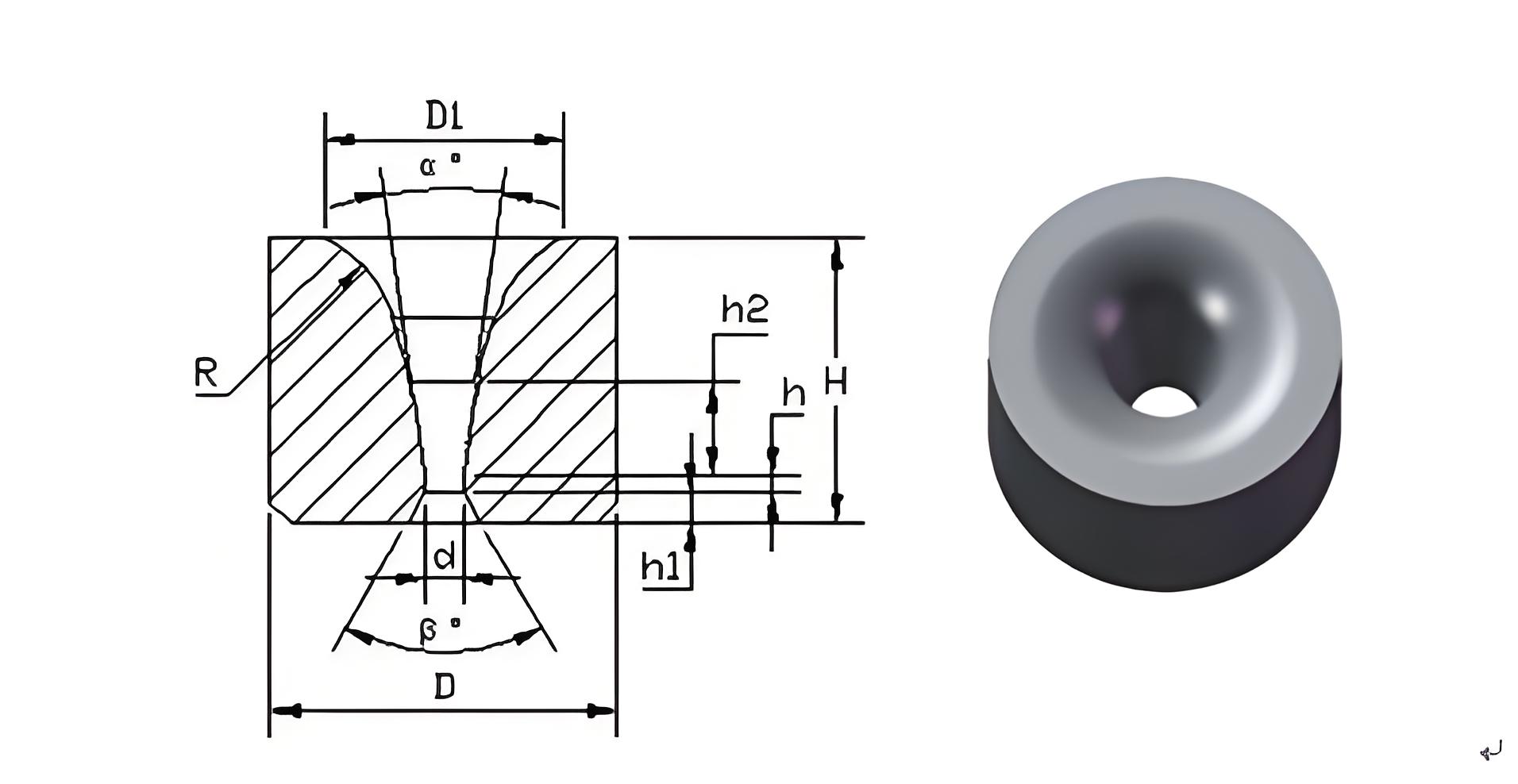

拉丝模芯的结构按工作性质可分为“入口区、润滑区、工作区、定径区、出口区”五个区间。拉丝模的内径轮廓很重要，它决定着压缩线材所需的拉力，并影响拉拔后线材中的残余应力。模芯各区的作用分别是：入口区，方便穿线及防止钢丝从入口方向擦伤拉丝模；润滑区，通过它使钢丝易于带入润滑剂；工作区，是模孔的主要部分，钢丝的变形过程在这里进行，即将原始截面减小到所要求的截面尺寸。在拉拔圆锥面金属时，工作区内金属的体积所占的空间是一个圆台，该空间称为变形区。工作区内的圆锥半角α（又称为模孔半角）主要用于确定拉拔力的大小；定径区的作用在于取得被拉拔钢丝的准确尺寸；出口区是用于防止钢丝出口不平稳而刮伤钢丝表面。



外径尺寸与公差



基本尺寸

允许偏差

基本尺寸

允许偏差

D≥6—10

+0.2

D＞50—70

+0.5

-0.2

-0.5

D＞10—16

+0.3

D＞70—90

+1.0

-0.3

-0.5

D＞16—30

+0.4

D＞90—110

+1.5

-0.3

-0.3

D＞30—50

+0.7

D＞110

+1.8

-0.3

-0.3



内径尺寸与预留研磨量



基本尺寸

研磨量

基本尺寸

研磨量

d≥0.3—0.6

0.08-0.15

d＞10—20

0.3-0.7

d＞0.6—2

0.1-0.2

d＞20—32

0.4-0.8

d＞2—6

0.15-0.30

d＞32—40

0.5-1.0

d＞6—10

0.25-0.5

d＞40—90

0.6-1.5



高度尺寸与公差



基本尺寸

允许偏差

基本尺寸

允许偏差

H≥4—6

+0.2

H＞18—30

+0.4

-0.2

-0.4

H＞6—10

+0.2

H＞30—45

+0.6

-0.3

-0.6

H＞10—18

+0.3

H＞45

+0.9

-0.3

-0.9



定径带长度尺寸与公差



基本尺寸

允许偏差

基本尺寸

允许偏差

h≤0.4

+0.1

h＞1.5—2.5

+0.3

0

-0.2

h＞0.4—0.8

+0.15

h＞2.5—3.5

+0.4

-0.1

-0.3

h＞0.8—1.5

+0.2

h＞3.5

+0.5

-0.1

-0.4



拉丝模锥度公差(顺锥,不允许倒锥)



基本尺寸

允许偏差

基本尺寸

允许偏差

H≤10

≤0.08

H＞22—35

≤0.20

H＞10—22

≤0.15

H＞35

≤0.25



黑色金属线材拉丝模





黑色金属线材拉丝模

型号

基本尺寸

D

H

d

h

h1

h2

R

α

11-

8

6

0.4~1.0

0.3~0.6

1.0

1.2~2.0

1.5

10

13

10

0.4~2.6

0.3~1.4

1.2

2.0~4.0

2.0

10

16

14

0.4~3.5

0.3~1.4

1.5

2.0~5.0

3.0

10~12

22

18

1.8~4.7

1.2~2.4

2.5

6.0~7.0

3.0

14

22

20

5.2~5.7

2.6~2.8

2.5

7.0~8.0

3.0

14


金属棒材拉丝模



金属棒材拉丝模

型号

基本尺寸

D

H

d

h

h1

R

α

13-

30

21

3.7~9.6

1.5~4.0

3.0

5.0

14

40

25

10.0~15.0

5.0

4.0

5.0

16

50

28

16.0~24.5

5.5~6.0

4.5

5.0

16

60

35

25.0~34.5

7.0~7.5

6.0

6.0

18

75

35

35.5~43.5

8.0

6.0

6.0

18

90

35

45.0~57.0

9.0~10.0

6.0

6.0

20

110

40

59.0~69.0

10.0~11.0

6.0

6.0

20

140

50

71.0~84.0

12.0

6.0

6.0

20


黑色金属线材拉丝模



黑色金属线材拉丝模

型号

基本尺寸

D

H

d

h

h1

R

α

e

Z11-

8

6

0.4-1.0

0.3-0.6

0.8

3.5-4.4

14

0.5

12

10

0.6-2.3

0.4-1.4

1.2

4.8-7.4

14-16

1.0

15

13

0.8-2.8

0.6-1.4

1.5

7.2-10.4

16

1.2

19

17

2.3-5.7

1.2-2.0

2.5

8.0-9.8

16

1.5

21

17

5.2-5.7

2.0

2.5

8.0-8.1

16

1.5



黑色金属线材拉丝模



黑色金属线材拉丝模

型号

基本尺寸

D

H

d

h

h1

h2

R

α

e

S11-

8

6

0.3-1

0.3-0.6

1.0

1.2-1.8

2.0

12

0.5

13

10

1.1-2.3

1.0-1.4

1.2

2.0-3.5

4.0

14-16

1.0

15

13

1.6

1.5

1.5

2.2

3.0

16

1.0

16

14

0.4-2.8

0.3-1.4

1.5

4.0

5.0

16

1.0

20

17

1.8-4.7

2.3-2.6

2.5

6.0-7.0

3.0-5.0

16-18

1.2

21

17

5.2-5.7

3.0

2.5

7.0-8.0

5.0

8

1.2

22

18

1.4-6.0

1.2-3.0

2.5

6.0-8.0

5.0

18

1.2


金属棒材拉伸模



金属棒材拉伸模

型号

基本尺寸

D

H

d

h

h1

R

α

e

S13-

28

20

4.7-8.6

2.5-3.5

3.0

7

20

1.2

30

21

5.4-9.6

2.5-4.0

3.0

7

16-20

1.2

35

24

9.6-11.0

5.0

4.0

7

20

1.5

38

24

10.0-14.0

5.0

4.0

7

20

1.5

40

25

10.5-16.1

4.0-5.0

4.0

7

18-20

1.5

50

28

16.5-23.5

5.5-6.0

4.5

7

18

1.5

60

30.5

24.5-28.5

6.0

5.5

8

18

1.5


金属线材拉丝模



金属线材拉丝模

型号

基本尺寸

D

H

d

h

h1

R

α

e

D1

V-

17.5

16

1.3-2.3

4-5

1-1.3

-

12

1.2

12

18

16

2.5-4.7

5-5.5

1.4-2

-

12

1.5

15



金属线材拉丝模

                               金属线材拉丝模

型号

基本尺寸

D

H

d

h

h1

R

α

e

D1

W-

12

8

0.3-1.6

1.0-1.5

0.8-1

4.3-9

14

4.1-6.0

4.3-9.0

15

10

1-3.8

1.5-1.8

1-1.2

8.2-12

14

6-7

8.2-12.0

20

14

1.1-5.7

2-2.6

1-1.6

11.2-17

14-16

5.5-9.0

9.0-17.0

25

18

3-7.7

2.8-3.2

2-2.9

17.5-18

12-14

14.0-16.0

17.5-18.0

30

22

7.7-11

3.3-4.5

2-2.9

20.5-26

14.3-15

16.0

20.5-26.0

35

25

6.7-12.5

2.5-3.6

3.5

25

14

16.0

25.0

39

24-25

13.1

4.0

4.0

28

16

20.0

28.0
